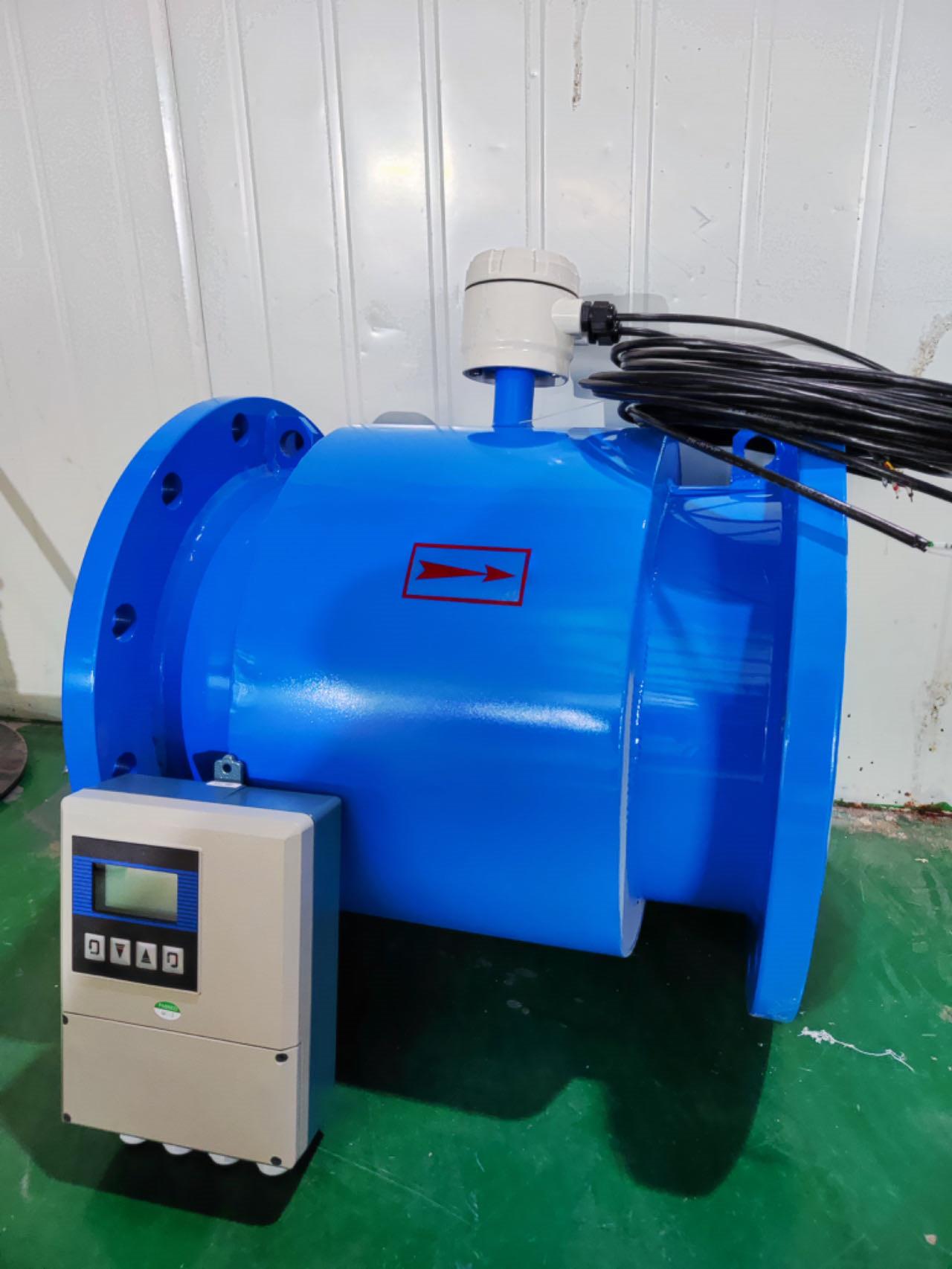

分体式电磁流量计

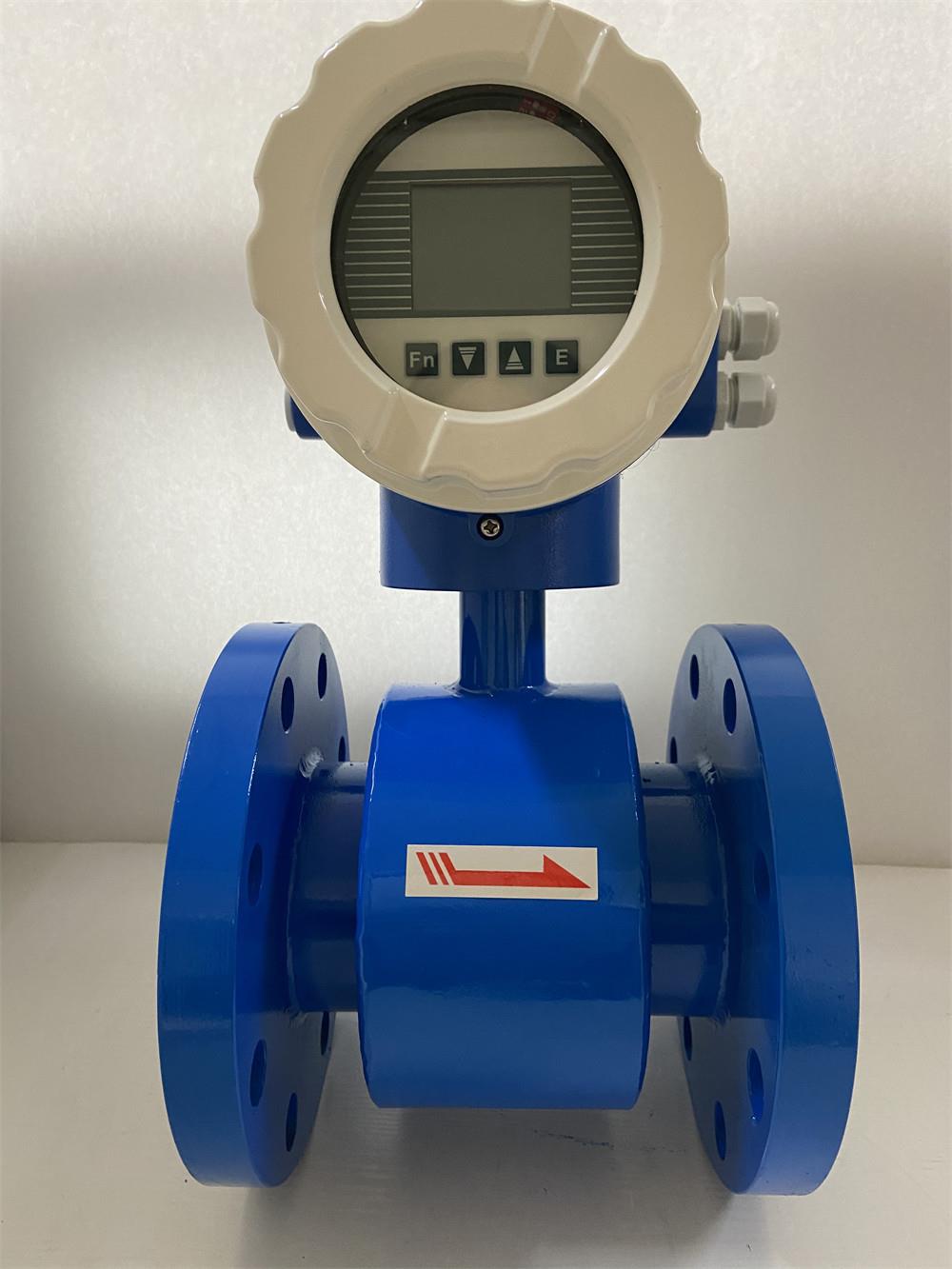

一体式电磁流量计

产品概述：

电磁流量计是一种高精确度、高可靠性的流量计。用于测量封闭管道中导电液体和浆液的体积流量，广泛应用于电力、石油、化工、煤炭、冶金、矿产、造纸、供排水、食品、医药等行业。

产品特点：

1.测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。

2.测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。

3.由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。

4.传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。

5.转换器采用国际最新最先进的单片机（MCU）和表面贴装技术（SMT），性能可靠，精度高，功耗低，零点稳定，参数设定方便。

6.双向测量系统，可测正向流量、反向流量。

测量原理：

电磁流量计的工作原理是基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。

产品参数：

  1.测量精度：管道式0.5级、1.0级；插入式2.5级

2.测量介质：电导率大于5μS/cm的各种液体和液固两相流体。

3.流速范围：0.2～8m/s

4.工作压力：1.6MPa

5.环境温度：-40℃～＋50℃

6.介质温度：聚四氟乙烯衬里≤180℃橡胶材质衬里≤65℃

7.防爆标志：ExmibdIIBT4

8.外磁干扰：≤40A/m

9.外壳防护：IP65；

10.输出信号：4～20mA.DC，负载电阻0～750Ω

1.通讯输出：RS485或CAN总线

12.电气连接：M20×1.5内螺纹，φ10电缆孔

13.电源电压：90～20V.AC、24±10%V.DC

14.最大功耗：≤10VA
